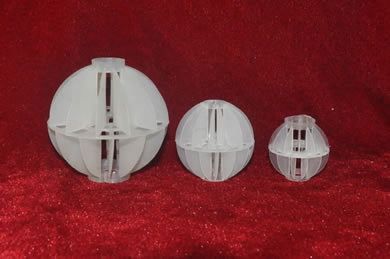

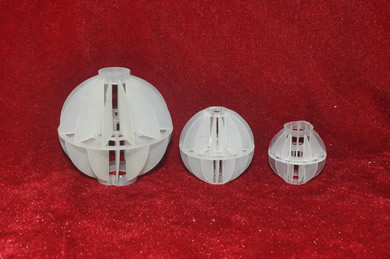

多面空心球由聚丙烯（PP）加工而成。主要应用于冷却塔，净化塔中氧气，氯气，二氧化碳等气体的去除。外观成球形，主要规格有φ25mm、φ38mm、φ50mm、φ76mm、φ100mm。
简介：采用聚丙烯（PP）塑料制成球状，由两个半球合成一个球形，每个半球上根据设计需要有8-12个半扇形叶片，两个半球的扇形叶片相互错开。该填料特点是比表面积大，空隙率较高。但是由于叶片数偏多，彼此间有遮蔽效应，不利于液体分布和润湿；液体大多在球体空心柱聚集，阻碍气体畅通，因此阻力较大。此种填料多用于废气处理和水处理工程。
气速高，叶片多，阻力小；比表面积大，可以充分解决气液交换；具有阻力小，操作弹性大等优点。
由两个半球合成一个球形，每个半球上开有8-12个半扇形叶片，两个半球的扇形叶片相互错开，多面空心球的中部沿整个周长有一道加固环，叶片均匀分布在上面。上下球瓣互相交错，沿中心轴呈放射形布置。
特性：1、气速高，叶片多，阻力小；
2、比表面积大，可以充分解决气液交换；
3、多面空心球具有生产能力大，阻力小，操作弹性大等特点。
4、重量轻、强度高、自由空间大、耐高温、耐腐蚀、表面亲水性能好、风阻小、电耗少、比表面积大且适应多种溶剂的处理装置。
主要用途：广泛应用于除氯气、除氧气、除二氧化碳吸收塔、废气净化塔、酸雾净化塔等环保设备中。
鲍尔环在拉西环上作大改进，虽然环外径也是等于高度，但环壁上开出两排带有内伸舌片的窗，每层窗孔有5个舌片。这种结构改善了气液分布，充分利用了环的内表面。与拉西环相比，处理量可大50%以上，而压降低一半；一般由金属，塑料或陶瓷做成。
鲍尔环填料具有通量大、阻力小、分离效率高及操作弹性大等优点，在相同的降压下,处理量可较拉西环大50%以上。在同样处理量时，降压可降低一半，传质效率可提高20%左右。与拉西环比较，这种填料具有生产能力大、阻力小、操作弹性大等特点，在一般情况下同样压降时处理可比拉西环大50%-100%，同样处理时压降比拉西环小50%-70%，塔高也有降压，采用鲍尔环可以比拉西环节约20%-40%填料容积。我司主要加工生产PP材质鲍尔环。
阶梯环填料的侧端增加了翻边，不但可以增加填料环的机械强度，而且由于破坏了填料结构的对称性，因而增加了填料投放时的定向几率。又由于翻边的影响，使得填料在堆积时填料环隙之间的接触由此线性接触为主变为以点接触为主。这样，不但增加了填料颗粒之间的空隙，减少了气体穿过填料层的阻力，而且这些接触点还可以为液体沿填料表面流动的汇聚分散点，从而促进了液膜的表面更新，有利于填料传质效率的提高
阶梯环的高径比仅为鲍尔环的一半,并在环的一端增加了锥形翻边,这样减少了气体通过床层的阻力.并增大了通量,填料的强度也较高，由于其结构特点，使填料层内填料间多呈点接触。这样既增大了空隙率、减少了压降，而且又构成了液体沿填料表面流动的汇集或分散点，促进液膜表面更新和液体混合作用，使气液分布均匀，增加了气液接触表面而提高了传质效率，一般由塑料、陶瓷、金属做成。材质不同，结构也有所不同，金属阶梯环内筋结构同鲍尔环，舌片弯向呈叶片状；塑料及瓷质阶梯环的内筋结构与塑料鲍尔环相似，也有米字形和井字形之分。
适用范围：阶梯环填料广泛用于石油、化工、氯碱、煤气、环保等行业的填料塔器中。
规格：Ф25mm、Ф38mm、Ф50mm、Ф76mm
